Strefy zagrożenia wybuchem – klasyfikacja dla Twojego obiektu

Czym jest klasyfikacja stref zagrożenia wybuchem

Klasyfikacja polega na wskazaniu miejsc, w których może powstać mieszanina wybuchowa, i przypisaniu im strefy zależnie od tego, jak często i jak długo atmosfera wybuchowa może się tam utrzymywać.

Dzięki klasyfikacji oznaczasz obszary i wiesz, jakich urządzeń oraz materiałów możesz w nich używać.

Strefy 0, 1, 2 oraz 20, 21, 22

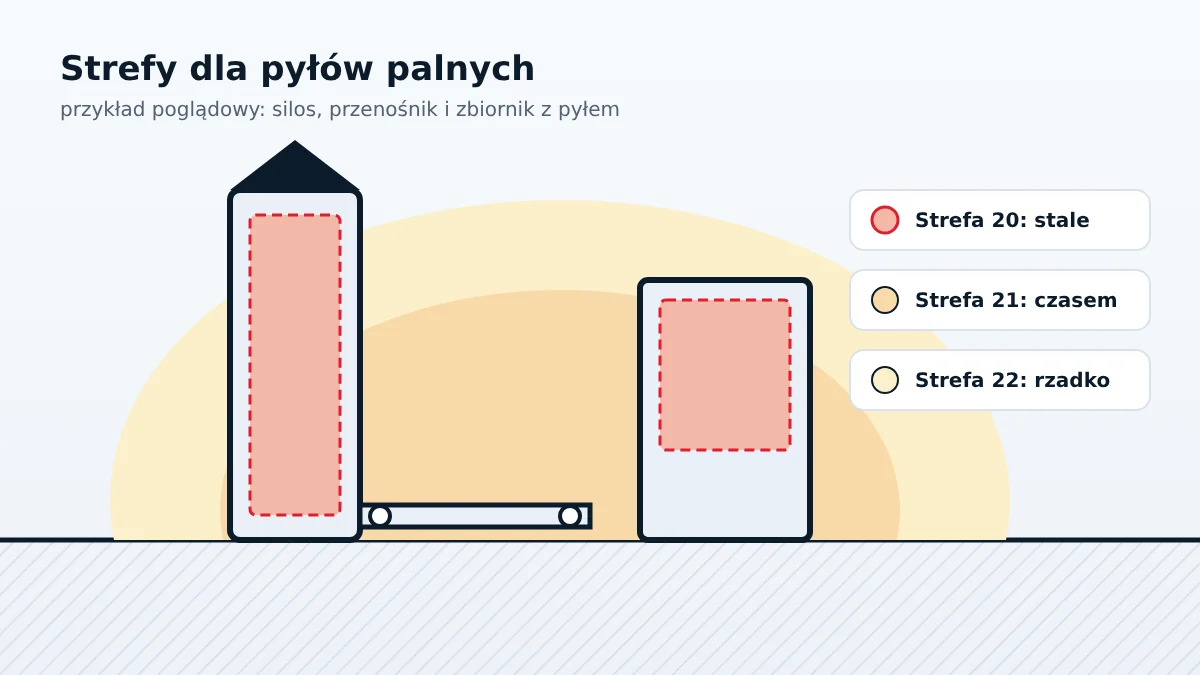

Strefy 0, 1 i 2 dotyczą gazów, par i mgieł palnych, a strefy 20, 21 i 22 pyłów palnych. Im niższy numer, tym większe zagrożenie.

Strefę zagrożenia wyznacza się, gdy w zwartej przestrzeni może wystąpić mieszanina wybuchowa o objętości co najmniej 0,01 m³.

Od czego zależy zasięg i rodzaj strefy

Przy klasyfikacji analizujemy między innymi:

• rodzaj i właściwości substancji palnych,
• źródła emisji i częstość uwolnień (ciągłe, pierwszego lub drugiego stopnia),
• ilość uwalnianej substancji i sposób jej rozprzestrzeniania się,
• wentylację i warunki w pomieszczeniu lub na zewnątrz,
• proces technologiczny i sposób użytkowania instalacji.

Co otrzymujesz

Dokumentacja klasyfikacji obejmuje między innymi:

• wskazanie miejsc, w których może powstać mieszanina wybuchowa,
• opis wielkości i rodzaju wyznaczonych stref,
• plany sytuacyjne stref wraz z położeniem i oznaczeniem źródeł emisji,
• analizę pomieszczeń i przestrzeni zagrożonych,
• wskazanie czynników, które mogą zainicjować zapłon.

Strefy a dobór urządzeń

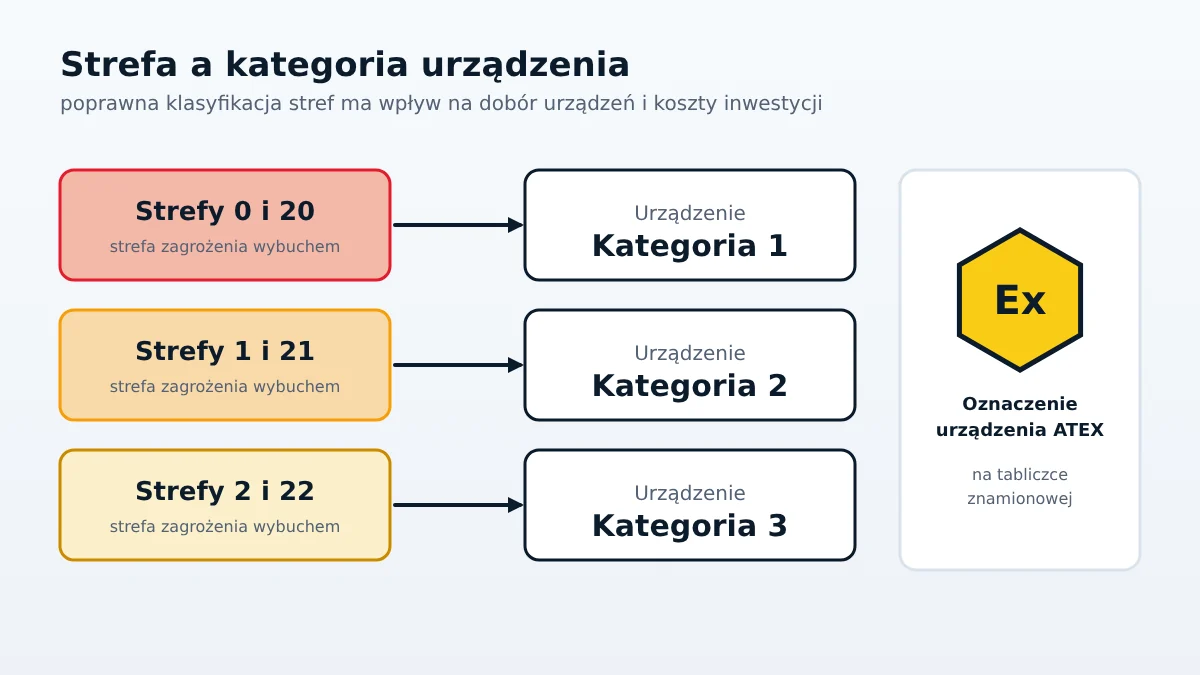

Urządzenia pracujące w strefach zagrożenia wybuchem muszą mieć odpowiednią kategorię. Do stref 0 i 20 stosuje się urządzenia kategorii 1, do stref 1 i 21 kategorii 2, a do stref 2 i 22 kategorii 3. Dlatego poprawna klasyfikacja ma wpływ na koszty inwestycji. Zbyt ostrożna podniesie je niepotrzebnie, a zbyt łagodna naraża ludzi i instalację.

Podstawa prawna i normy

• rozporządzenie Ministra Gospodarki z 8 lipca 2010 r. w sprawie minimalnych wymagań BHP związanych z możliwością wystąpienia atmosfery wybuchowej w miejscu pracy (Dz.U. 2010 nr 138 poz. 931),
• dyrektywa 1999/92/WE (ATEX USER),
• rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (§ 37),
• Polskie Normy dotyczące klasyfikacji stref, w tym PN-EN 60079-10-1 (gazy) i PN-EN 60079-10-2 (pyły).

Przepisy i normy mogą się zmieniać. Przy każdej klasyfikacji sprawdzamy ich aktualne brzmienie.

Skontaktuj się z nami, jeśli…

• w Twoim obiekcie występują palne gazy, pary, ciecze lub pyły,
• nie masz rysunków stref zagrożenia wybuchem,
• kupujesz lub montujesz urządzenia do pracy w strefach,
• zmieniasz technologię, instalację albo rodzaj substancji,
• potrzebujesz podstawy do oceny zagrożenia wybuchem lub DZPW,
• nie masz pewności, czy Twoje strefy zostały wyznaczone poprawnie.
